Диагностика LIN-шины: как найти обрыв связи между блоком и исполнительным механизмом
Если исполнительный механизм не отвечает, сначала проверьте его питание и массу, затем изучите LIN-сигнал у ведущего блока и у самого узла. Так можно понять, доходит ли линия до ведомого устройства и появляется ли ответ на команду. Один код «нет связи» ещё не доказывает обрыв провода: возможны неисправность питания, контакта, ведомого узла или условий управления.
LIN — однопроводная сеть, в которой ведущий блок организует обмен с ведомыми устройствами. Сканер обычно связывается с ведущим блоком, а тот сообщает о состоянии узла или ошибке обмена. Поэтому диагностику начинают с чтения ошибок и схемы конкретного автомобиля, а не с замены исполнительного механизма.
Как устроена LIN-связь в автомобиле
В LIN-сети ведущий блок задаёт расписание обмена и инициирует запросы, а ведомый узел передаёт ответ в назначенный момент. Сеть использует одну сигнальную линию; кроме неё узлу обычно необходимы питание и масса. Исполнительный механизм и LIN-узел могут быть объединены в одном корпусе или выполнены раздельно.
В автомобиле по LIN могут работать отдельные элементы дверей, климатической установки, сидений и другие устройства. Конкретная схема зависит от модели: важно найти на электрической схеме ведущий блок, ведомый узел, точки соединения, предохранитель и распиновку разъёмов.
Это помогает отличить неисправность линии от ситуации, когда команда доходит, но сам механизм не двигается. Авто-Босс отдельно рассматривает диагностику CAN-шины; здесь фокус именно на однопроводной связи LIN и проверке одного ведомого узла.
С чего начать: ошибки ведущего блока и активный тест
Считайте ошибки из блока, который управляет LIN-сетью. Сам ведомый узел может не иметь отдельной диагностики через разъём OBD, поэтому сообщение об отсутствии связи часто хранится именно в ведущем блоке. Сохраните коды и условия их появления до очистки памяти.
Если сканер поддерживает активные тесты, попробуйте команду для соответствующего устройства и наблюдайте одновременно за параметрами и фактической реакцией. Например, меняется ли положение заслонки, срабатывает ли привод или появляется ли обратная связь. Учитывайте блокировки: некоторые команды выполняются только при заданном положении зажигания, температуре или состоянии автомобиля.
Отсутствие движения не равно отсутствию связи. Если ведущий блок видит ответ ведомого узла, но исполнительный механизм не реагирует, проверяйте уже выходную часть, механику и обратную связь. Если ответа нет, переходите к питанию, массе и сигнальному проводу.
Проверка питания, массы и разъёма
Начните с распиновки и электрической схемы именно этой комплектации. Не угадывайте контакты по цвету проводов: они могут отличаться между версиями, годами выпуска и поставщиками узла.

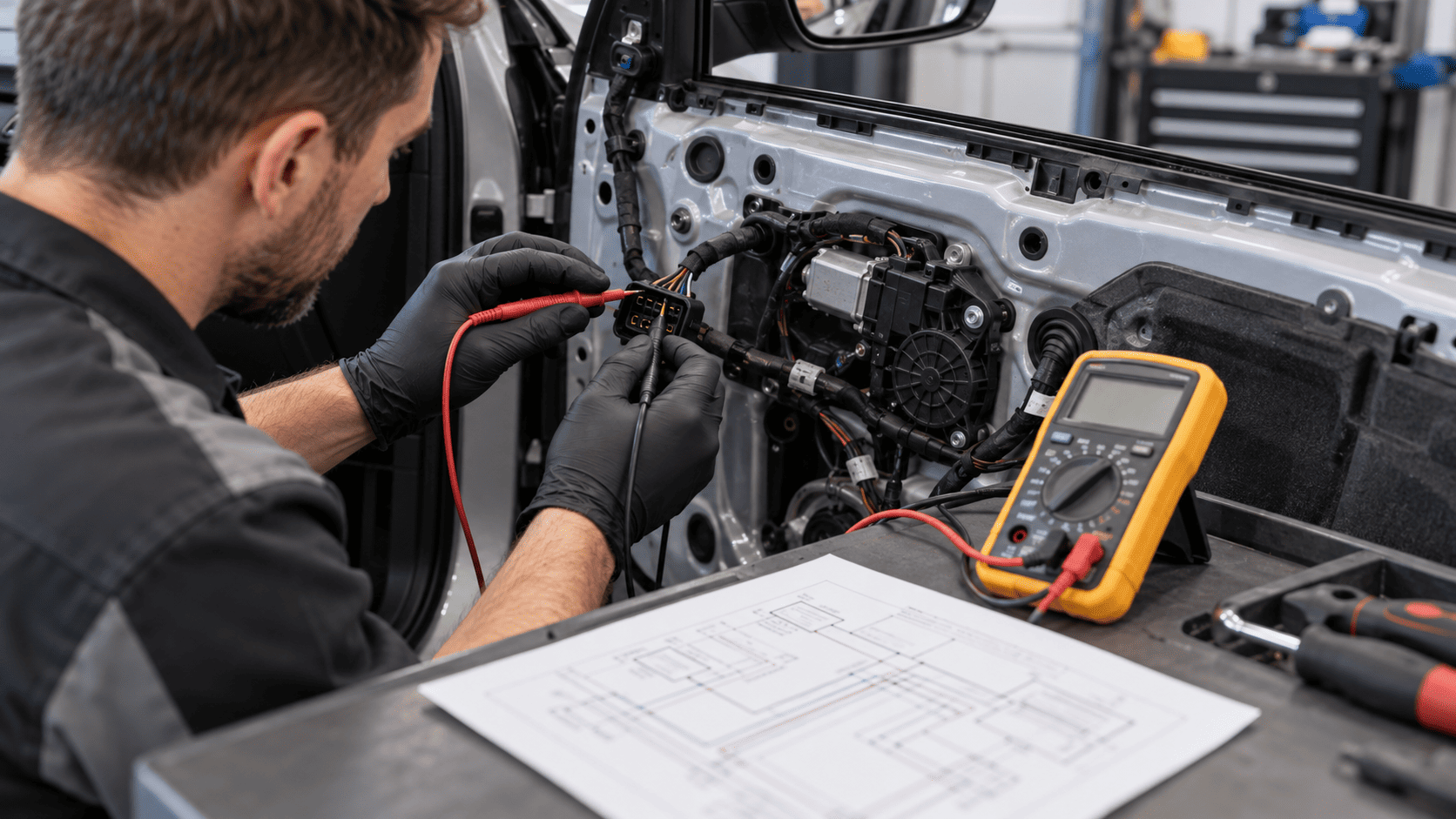

На разъёме ведомого блока проверьте:
- наличие питания в условиях, указанных производителем;
- состояние массы и падение напряжения на ней под нагрузкой;
- фиксацию контактов, коррозию, влагу и следы нагрева;
- целостность провода между узлом и точками соединения LIN;
- натяжение и перетирание жгута возле подвижных элементов.
Проверка без нагрузки может не выявить плохой контакт: мультиметр покажет напряжение, но соединение не сможет обеспечить нормальную работу узла. Поэтому измерения выполняют способом, предусмотренным процедурой производителя, а подозрительные соединения проверяют под подходящей нагрузкой.
Как проверить сигнальную линию осциллографом
Осциллограф позволяет увидеть, меняется ли уровень LIN-линии во время обмена. Для начала подключитесь к линии у ведущего блока и зафиксируйте сигнал в момент активного теста или при работе соответствующей функции автомобиля. Затем повторите измерение у ведомого устройства.
Сравните две записи. Если обмен виден возле ведущего блока, но отсутствует у ведомого, проверьте участок провода и промежуточные соединения. Если одинаковая активность присутствует у обоих, но ведомый узел не отвечает, снова проверьте его питание, массу и состояние самого блока.
Оценивайте сигнал по схеме и документации автомобиля: форма зависит от трансивера и условий измерения. Постоянный уровень на линии может быть связан с обрывом, замыканием или отсутствием обмена, но диагноз по одному экрану осциллографа ставить нельзя. Проверку выполняйте высокоомным щупом и подключайтесь к точкам, указанным в процедуре. Авто-Босс объясняет основы анализа автомобильных сигналов в статье о выборе осциллографа.
Как различить обрыв, короткое замыкание и отказ узла
| Результат проверки |
Возможное направление поиска |
| На ведомом узле нет питания |
Предохранитель, силовая цепь, разъём, соединения |
| Питание есть, масса нестабильна под нагрузкой |
Массовая точка, контакт, проводка |
| Обмен виден у ведущего блока, но не у ведомого |
Обрыв или плохой контакт линии между точками |
| Линия постоянно находится в одном состоянии |
Замыкание, обрыв, неисправность узла или отсутствие обмена — требуется проверка по схеме |
| Обмен есть у ведомого, но ответа нет |
Питание, масса, сам LIN-узел или условия его пробуждения |
| Ведущий блок видит узел, но механизм не движется |
Исполнительная часть, механическое заедание, драйвер или обратная связь |
Таблица помогает выбрать следующий тест, но не заменяет электрическую схему и процедуру конкретного производителя. Особенно важно не объявлять ведомый блок неисправным, пока не проверены питание и масса под нагрузкой и не сопоставлены сигналы по обе стороны подозрительного участка.
Практический порядок поиска неисправности
- Уточните симптом. Работает ли узел периодически, после прогрева, при движении двери или при включении конкретной функции.
- Считайте ошибки ведущего блока. Сохраните код, стоп-кадр и доступные параметры.
- Запустите активный тест. Проверьте, выдаёт ли блок команду и регистрирует ли ответ.
- Изучите электрическую схему. Найдите питание, массу, LIN-провод и промежуточные соединения.
- Проверьте питание и массу у ведомого узла. Условия измерения выбирайте по документации автомобиля.
- Сравните сигнал LIN у ведущего блока и у ведомого. Используйте осциллограф во время обмена.
- Проверьте исполнительную часть. Если связь есть, а движения нет, исследуйте привод, механику и обратную связь.
- После ремонта повторите тест. Очистите ошибки только после сохранения исходных данных и проверьте, возвращается ли сбой.
Если сервис регулярно работает с такими сетями, проверьте поддержку LIN у оборудования и наличие нужных аксессуаров. Например, в каталоге Авто-Босс есть адаптер CAN-Hacker с опцией LIN-анализатора; применимость прибора зависит от задачи и автомобиля. купить в Москве по низкой цене
LIN — это то же самое, что CAN?
Нет. LIN использует однопроводную связь с ведущим и ведомыми узлами. CAN — другая сетевая архитектура с отдельными электрическими принципами и диагностикой.
Можно ли проверить LIN только мультиметром?
Мультиметр помогает проверить питание, массу и базовое состояние цепи. Чтобы увидеть обмен во времени и сравнить сигнал у ведущего и ведомого узлов, обычно нужен осциллограф или подходящий анализатор.
Если сканер показывает ошибку связи, значит оборван провод?
Не обязательно. Возможны проблемы питания или массы, неисправность ведомого узла, разъёма, линии либо условия, при которых ведущий блок не запускает обмен. Код задаёт направление поиска, но не указывает автоматически на конкретную деталь.
Почему исполнительный механизм не работает, хотя обмен по LIN есть?
Причина может быть в моторе или другом исполнительном элементе, механическом заедании, выходном каскаде или сигнале обратной связи. Разделите проверку связи и проверку физической работы механизма.
Где измерять LIN-сигнал?
В точках, указанных электрической схемой и процедурой производителя: обычно полезно сравнить сигнал у ведущего блока и у ведомого устройства. При подключении соблюдайте требования к щупам и безопасному доступу к разъёмам.
Нужно ли менять ведомый блок, если он не отвечает?
Нет, сначала проверьте его питание и массу под нагрузкой, разъём и линию связи. Только после исключения внешних причин рассматривайте неисправность самого узла.
