DiaLink

• Адаптер DiaLink (без BlueTooth)
• ПО SMSDiag3

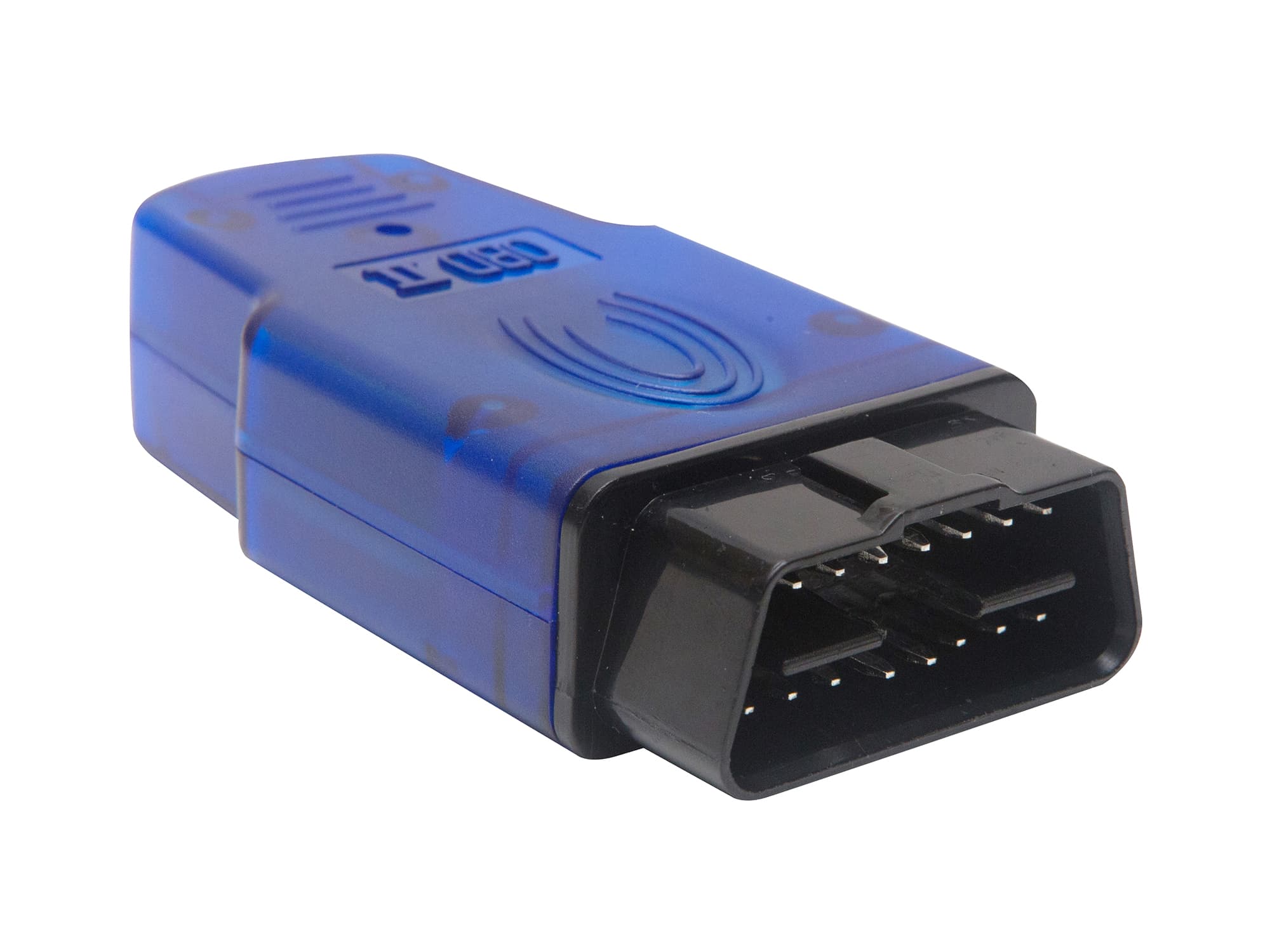

Универсальный адаптер J2534 DiaLink от SMS-Soft предназначен для дигностики и программирования ЭБУ по CAN-шине, полностью совместим с загрузчиком Combiloader при этом может использоваться с любым сторонним ПО.

Назначение адаптера Диалинк:

• J2534-совместмый адаптер.
• Совместно с поставляемой библиотекой интерфейса J2534 DiaLink может быть использован для перепрограммирования ЭБУ загрузчиком CombiLoader или диагностики ЭБУ сторонними программными продуктами.
• Адаптер для работы с SMS-Diagnostics 3.
• Cовместно с программой SMS-Diagnostics 3 предназначен для диагностики современных систем управления автомобилей со стандартным диагностическим разъемом SAE J1962 (подключение к другим диагностическим разъёмам обеспечивается дополнительными переходниками)

Преимущества:

• Возможность работы с грузовыми автомобилями (бортсеть 24 Вольта)
• Лучшая совместимость с требованиями стандартов J2534 (*1)
• Более высокая скорость работы (*2)
• Идеальное соотношение цены, качества и возможностей

*1 в сравнении с ПО для адаптера OpenPort.

*2 скорость обмена ISO-11898 (CAN) достигает максимальной пропускной способности шины. Это до 8 раз быстрее, чем скорость работы популярного адаптера OpenPort.

Поддерживаемые Диалинк протоколы:

• ISO-9141/ISO-14230 (K/L-Line)
• J1850 VPW/PWM
• ISO-11898/ISO-15765 (CAN)

Питание:

• Бортсеть автомобиля с напряжением 12 вольт
• бортсеть автомобиля с напряжением 24 вольта
• Питание от USB-разъема персонального компьютера

Полный рабочий диапазон напряжения питания составляет 8..35 Вольт, что гарантирует безотказную работу в любых условиях эксплуатации, включая грузовой транспорт.

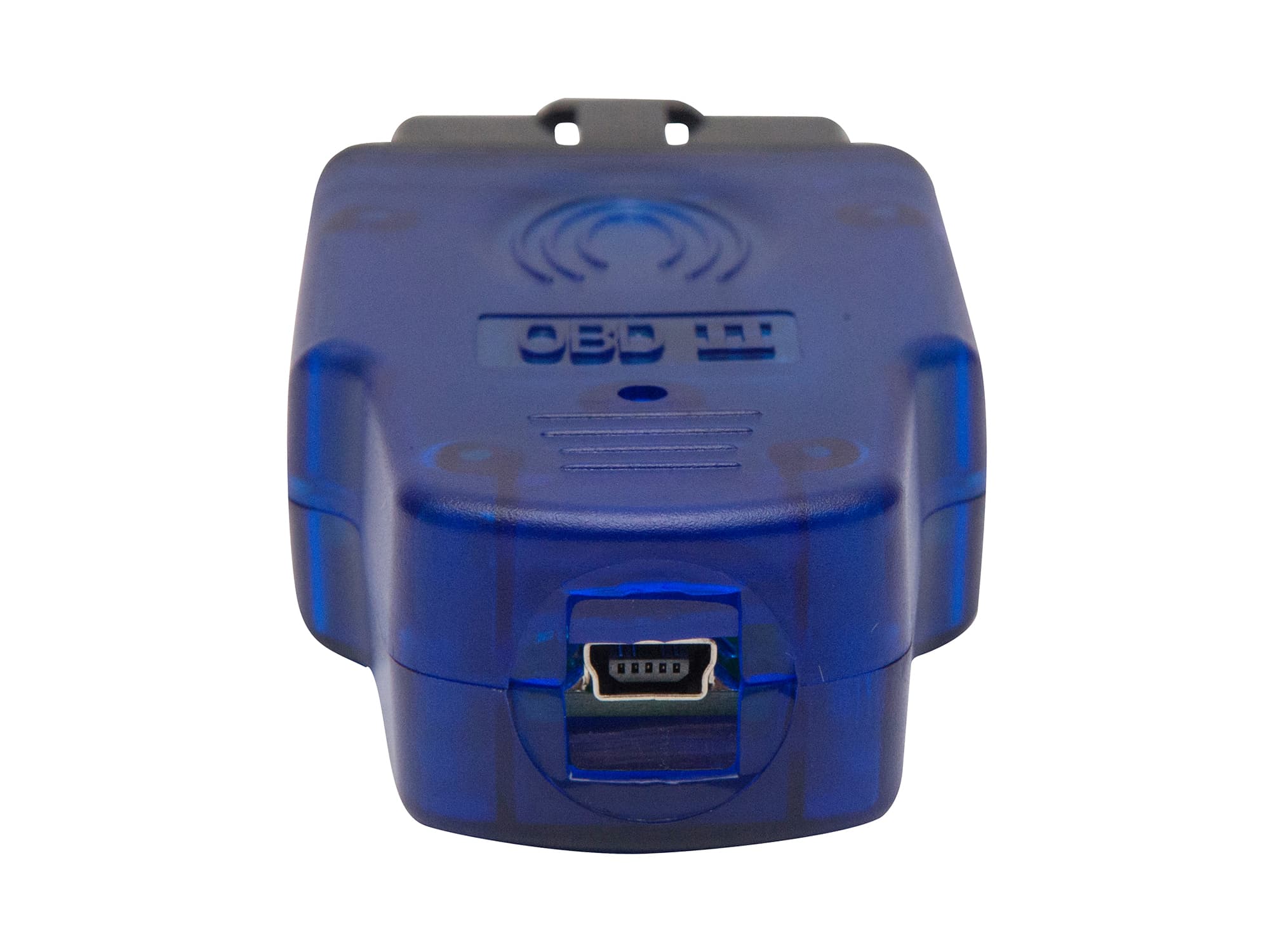

Связь с ПК (ноутбуком):

• USB-кабель

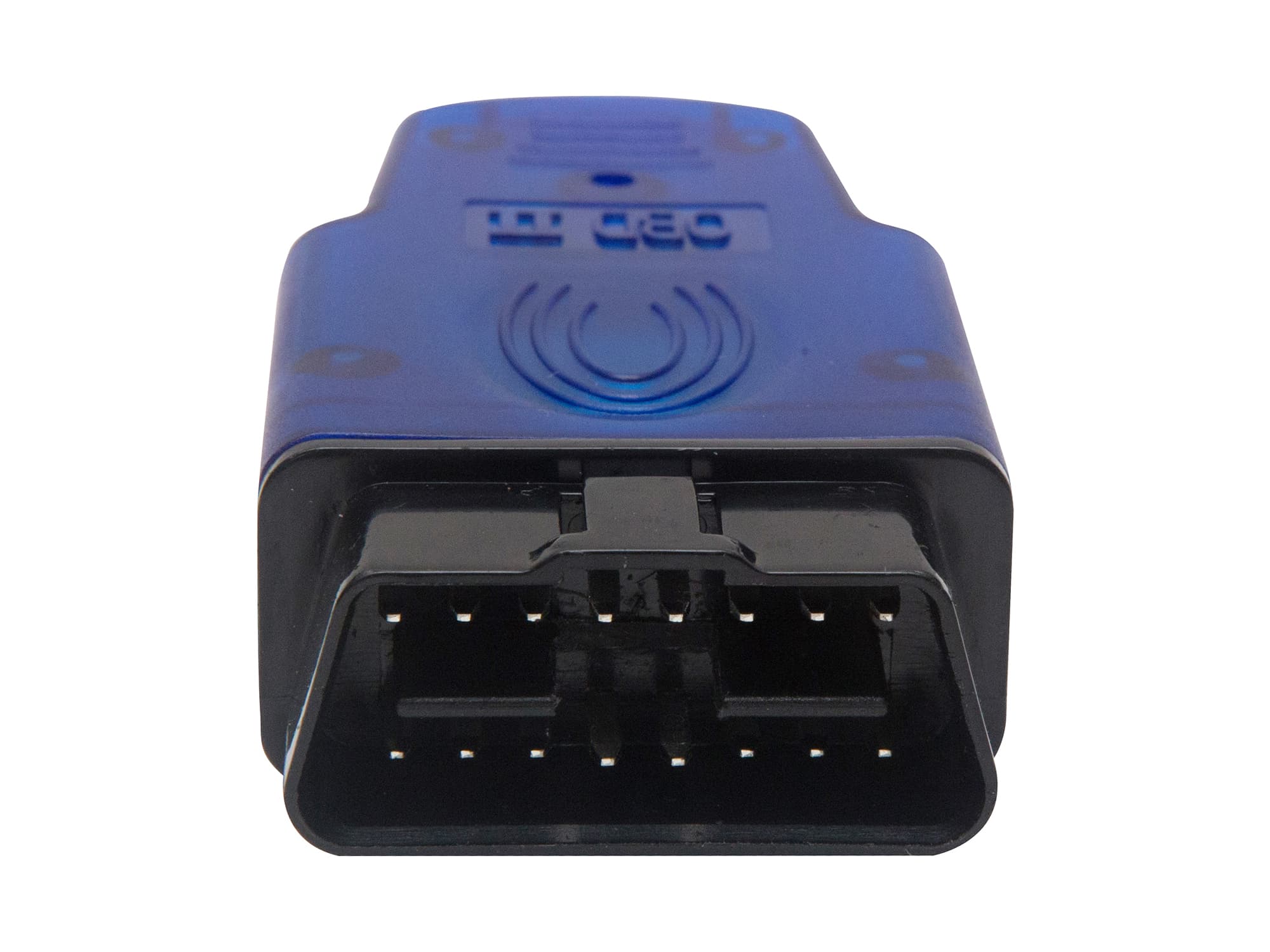

Используемые контакты диагностического разъёма:

• 2(BUS+)/10(BUS-): J1850 VPW/PWM (Ford/GM/Chrysler…)
• 4/5: земля
• 6(CAN-H)/14(CAN-L): ISO-11898/ISO-15765 CAN
• 7(K-Line)/15(L-Line): ISO-9141/ISO-14230 K/L-line (двунаправленные линии)
• 16: питание

Дополнительные возможности:

Благодаря встроенному микропроцессору, адаптер DiaLink, помимо выполнения функций диагностического адаптера для SMS-Diagnostics 3 или J2534-совместимого устройства, может быть сконфигурирован для использования в следующих режимах

• K-Line — позволяет работать с любыми программами, рассчитанными на обычный USB-K-Line-адаптер
• D-CAN — позволяет работать с программами диагностики автомобилей BMW через EDIABAS (драйвер STD:OBD) с поддержкой K-bus и CAN-bus
• ELM327 — позволит работать с программами, рассчитанными на работу с популярной микросхемой ELM327 (режим будет добавлен в скором времени путём выпуска обновления микропрограммы адаптера)
