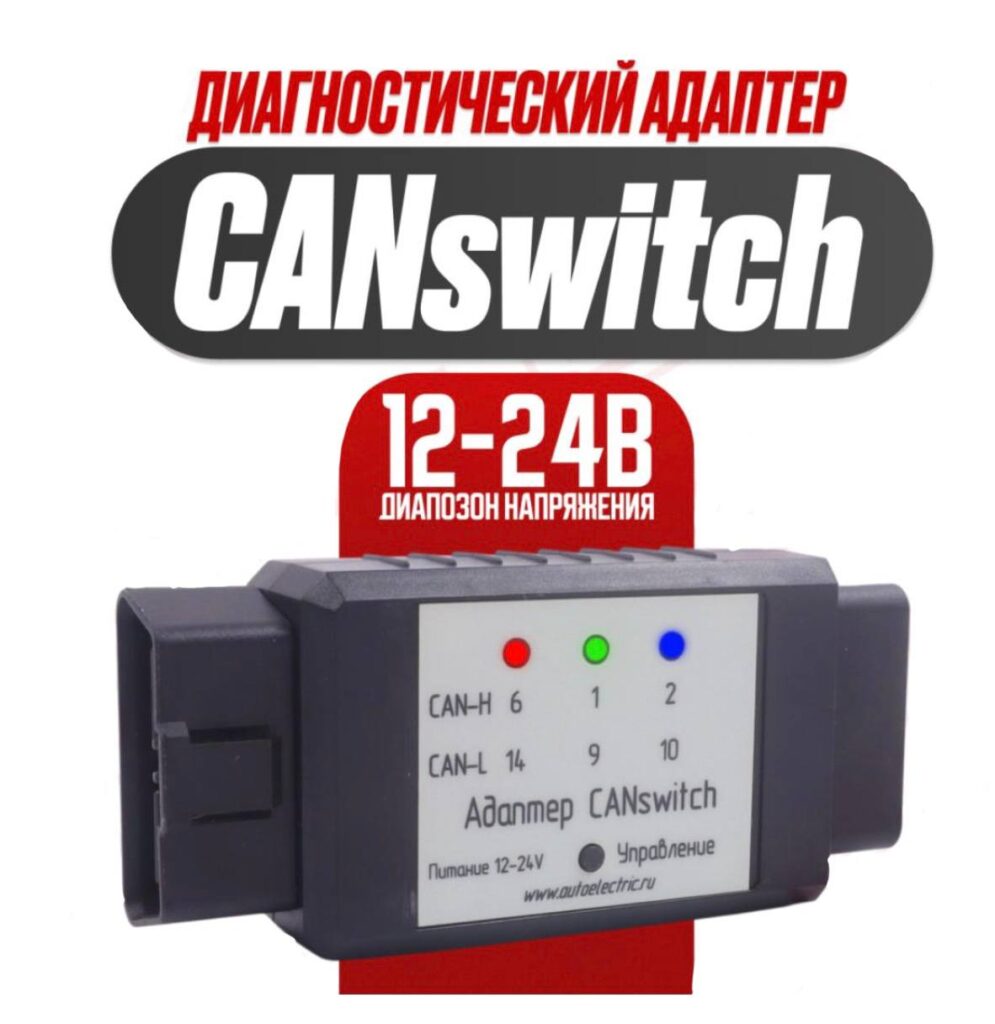

Адаптер CANswitch для работы с линиями CAN

CANswitch представляет собой специализированный адаптер для специалистов, занимающихся диагностикой, программированием и чип-тюнингом автомобильных электронных блоков управления. Устройство позволяет быстро выбирать нужную пару CAN-линий при работе с совместимыми ЭБУ.

Адаптер может применяться с различными блоками управления, включая Bosch MD1CC878/WISE13, Bosch EDC17CV44/45, Bosch MD1CE100/868, Weichai WISE13H, EQ EDC17CV45 и другими совместимыми системами.

Переключение CAN-линий

CANswitch поддерживает три варианта подключения через контакты диагностического разъема OBD:

🔸 6/14 — CAN-H / CAN-L
🔸 1/9 — CAN-H / CAN-L
🔸 2/10 — CAN-H / CAN-L

Для выбора необходимой пары предусмотрена кнопка «Управление». После переключения выбранная конфигурация сохраняется примерно через 2 секунды. При следующем включении питания адаптер автоматически устанавливает последнюю использовавшуюся пару CAN-линий.

Для визуального контроля используются индикаторы:

🔴 Красный — контакты CAN-H/CAN-L 6/14
🟢 Зеленый — контакты CAN-H/CAN-L 1/9
🔵 Синий — контакты CAN-H/CAN-L 2/10

Питание и безопасность

Питание CANswitch осуществляется непосредственно от диагностического разъема OBD автомобиля. Допустимый диапазон напряжения бортовой сети составляет 12-24 В.

⚠️ При подключении необходимо соблюдать полярность и требования к напряжению питания. Неправильная подача питания может привести к повреждению адаптера и подключенного диагностического оборудования.

Комплектация

В данный комплект входит:

• адаптер CANswitch;
• база прошивок;
• дополнительные материалы и возможности для работы с диагностическим оборудованием.

На оборудование предоставляется гарантия.

Подходит для работы с Combiloader

Адаптер может использоваться в комплектах оборудования для работы с Combiloader, его модулями и кабелями, а также совместимыми диагностическими решениями. Перед применением рекомендуется убедиться в совместимости конкретного ЭБУ, программного обеспечения и выбранной схемы подключения.
