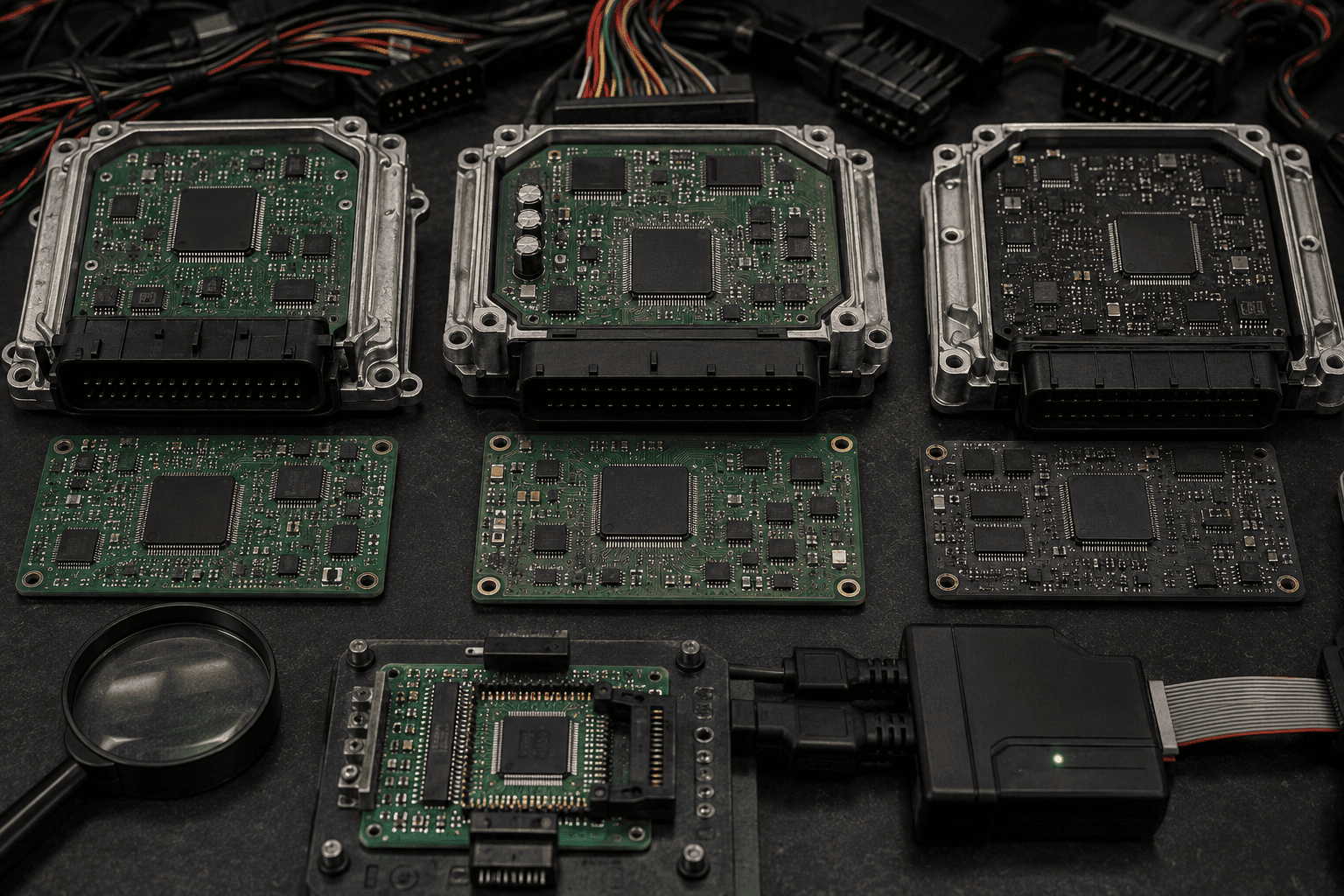

Архитектура ЭБУ: почему одни блоки легко прошивать, а другие — нет?

Чип-тюнинг и прошивка: разбираем TriCore, ST и Renesas, архитектуру памяти, уровни защиты и то, почему одного хорошего программатора иногда недостаточно

Почему два внешне похожих ЭБУ могут прошиваться совершенно по-разному

Короткий ответ: сложность прошивки определяется не только производителем микроконтроллера.

На практике на доступность ЭБУ влияют сразу несколько факторов: архитектура MCU, организация Flash и EEPROM, загрузчик, диагностический протокол, наличие аппаратных механизмов защиты, HSM, шлюзы автомобиля, способ доступа к памяти и поддержка конкретного блока со стороны программатора.

Поэтому фраза «в этом ЭБУ стоит TriCore, значит он легко прошивается» — слишком грубое упрощение.

И наоборот. Наличие защищенного микроконтроллера еще не означает, что блок вообще невозможно программировать.

Просто для него может потребоваться другой сценарий работы.

Именно поэтому специалист по чип-тюнингу смотрит не только на марку автомобиля или наклейку ЭБУ, а на конкретную аппаратную и программную конфигурацию блока. Авто-Босс отдельно предупреждает, что подбирать прошивку только по наклейке ЭБУ неправильно: идентификацию нужно подтверждать по считанному файлу и данным конкретного блока. Как правильно подобрать прошивку в каталоге — Авто-Босс

ЭБУ — это не просто микросхема с прошивкой

Новичок часто представляет электронный блок примерно так:

микроконтроллер + прошивка = ЭБУ.

На практике все сложнее.

Внутри современного блока есть:

• микроконтроллер;
• программная память;
• области данных и калибровок;
• RAM;
• загрузчик;
• аппаратные периферийные модули;
• коммуникационные интерфейсы;
• механизмы контроля целостности;
• системы безопасности;
• иногда отдельный security-модуль;
• внешние микросхемы памяти.

И все это работает вместе.

Поэтому один и тот же тип микроконтроллера может встречаться в разных реализациях ЭБУ, где доступ к памяти организован совершенно по-разному.

Микроконтроллер — только часть картины.

Что происходит внутри ЭБУ во время прошивки

Упрощенно процесс можно представить так:

диагностический интерфейс → протокол связи → загрузчик ЭБУ → проверка доступа → область памяти → запись данных → контроль целостности → запуск ПО.

И на любом участке может возникнуть ограничение.

Например, блок может нормально отвечать на диагностические запросы, показывать идентификаторы и параметры, но не разрешать запись пользовательской области памяти.

Это совершенно нормальная ситуация.

Производителю автомобиля важно не только обеспечить работу двигателя, но и защитить программное обеспечение блока от случайной или несанкционированной модификации.

Поэтому современные ЭБУ постепенно становятся сложнее для перепрограммирования.

В материалах Авто-Босс по обучению чип-тюнингу также отмечается тенденция к усложнению работы с современными автомобилями и необходимости специализированных знаний и оборудования. Курс «Основы чип-тюнинга» — Авто-Босс

TriCore: почему эту архитектуру так часто обсуждают в чип-тюнинге

TriCore — архитектура Infineon, которая широко применяется в автомобильных системах управления.

Infineon описывает TriCore как 32-битную архитектуру, объединяющую возможности микроконтроллера, RISC-процессора и DSP, причем семейство AURIX ориентировано в том числе на задачи управления двигателями, трансмиссиями, тормозными системами и другими автомобильными функциями.

И вот здесь возникает интересный момент.

TriCore сам по себе не определяет, насколько легко будет работать с конкретным ЭБУ.

Имеет значение поколение микроконтроллера, реализация блока, структура памяти, защитные механизмы и доступный способ программирования.

У современных AURIX, например, присутствуют аппаратные механизмы безопасности и функциональной безопасности, включая защиту памяти и другие средства, рассчитанные на автомобильные применения.

То есть архитектура становится мощнее.

И одновременно сложнее.

Почему старый и новый TriCore — это не одно и то же

Это особенно важно для специалиста.

Условно можно встретить разные поколения:

• TC17xx;
• TC2xx;
• TC3xx;
• более новые семейства AURIX.

Их нельзя рассматривать как один универсальный тип ЭБУ.

Даже если название архитектуры одинаковое, различаться могут:

• объем и структура памяти;
• периферия;
• механизм защиты;
• загрузочная архитектура;
• способ доступа;
• требования к инструменту;
• программное покрытие конкретного блока.

Infineon указывает, например, что семейство AURIX TC3x включает несколько ядер TriCore, Flash-память, HSM, CAN FD и другие функции, а новые поколения AURIX продолжают расширять возможности безопасности и коммуникаций.

Поэтому опыт работы с одним поколением не означает автоматической готовности работать со всеми остальными.

STMicroelectronics: почему обозначение ST тоже ничего не решает само по себе

С ST ситуация похожая.

Компания выпускает разные автомобильные микроконтроллеры, включая семейства SPC5 на Power Architecture, STM8A и другие платформы; отдельно ST развивает Stellar на базе ARM R52 для более производительных автомобильных задач.

Поэтому сказать:

«В ЭБУ стоит ST — значит, он прошивается вот так»

нельзя.

Нужно сначала определить конкретный MCU и сам ЭБУ.

Особенно важно не путать семейство микроконтроллера с конкретной реализацией блока управления.

Один ST-контроллер может использоваться в одной архитектуре.

Другой — совершенно в другой.

А программный доступ будет определяться уже конкретной системой.

Renesas RH850: еще один важный игрок

Renesas RH850 широко используется в автомобильной электронике.

Компания позиционирует RH850 как семейство 32-битных автомобильных MCU, ориентированных на высокую надежность, производительность, функциональную безопасность и встроенные механизмы защиты.

Современные представители семейства имеют довольно серьезную аппаратную начинку.

Например, RH850/U2A поддерживает несколько вычислительных ядер, CAN FD, Ethernet и аппаратные механизмы безопасности, а также соответствует требованиям ISO 26262 ASIL D.

Еще интереснее RH850/U2C: Renesas указывает поддержку CAN FD, Ethernet, аппаратной криптографии и требований ISO 21434 и ISO 26262 ASIL D. Информация актуальна по данным производителя на 2026 год.

И вот здесь становится понятно, почему современные блоки нельзя оценивать только по названию MCU.

Чем больше в архитектуре защиты, тем больше факторов нужно учитывать при работе с программным обеспечением.

Главный миф: «сложность прошивки зависит от микроконтроллера»

Не совсем.

Правильнее сказать:

сложность зависит от всей архитектуры доступа к программной памяти ЭБУ.

На нее влияют:

1. тип MCU;
2. поколение MCU;
3. структура памяти;
4. bootloader;
5. диагностический протокол;
6. механизм авторизации;
7. аппаратная защита;
8. криптография;
9. шлюзы автомобиля;
10. способ подключения;
11. поддержка блока программатором;
12. структура самого файла.

Вот почему специалист сначала идентифицирует блок.

А уже потом выбирает инструмент и метод работы.

OBD, Bench и Boot — почему способ доступа имеет значение

В профессиональной среде можно встретить несколько вариантов работы с ЭБУ.

OBD

Работа через диагностический разъем автомобиля.

Самый удобный сценарий, когда конкретный блок поддерживает такую операцию.

Не нужно снимать ЭБУ.

Но доступные функции зависят от конкретной реализации.

Bench

Работа с блоком вне автомобиля через соответствующие точки подключения.

ЭБУ обычно не требуется устанавливать обратно в автомобиль для выполнения операции.

Такой вариант используется, когда доступ через диагностический разъем ограничен или конкретная операция поддерживается именно в этом режиме.

Boot

Более глубокий уровень доступа к загрузочной среде или памяти микроконтроллера.

Здесь требования к специалисту и оборудованию выше.

И вот важный момент: наличие режима Bench или Boot в программаторе не означает автоматическую поддержку любого ЭБУ.

Нужно, чтобы конкретная комбинация «MCU + ECU + версия + способ доступа» была предусмотрена производителем инструмента.

Почему один программатор читает блок, а другой — нет

Очень распространенная ситуация.

Мастер покупает хороший прибор.

Подключается.

А нужного ЭБУ в списке нет.

Почему?

Потому что программатор — это не универсальный ключ.

Его программное обеспечение содержит определенные алгоритмы работы с конкретными блоками.

Если производитель оборудования не реализовал поддержку нужного ECU, сам факт наличия подходящего разъема ничего не меняет.

В каталоге Авто-Босс, например, для профессиональных программаторов отдельно указываются поддерживаемые режимы и типы блоков. Для FLEX перечислены OBD, Bench и Boot, а также различные семейства MCU, включая Bosch TriCore и Renesas. FLEX для прошивки и чип-тюнинга — Авто-Босс

Это хороший пример правильного подхода к выбору.

Сначала конкретный ECU.

Потом способ доступа.

Потом инструмент.

Почему нельзя подбирать прошивку только по наклейке ЭБУ

Это отдельная история.

На корпусе блока действительно можно найти:

• производителя;
• номер детали;
• номер аппаратной версии;
• иногда обозначение семейства;
• серийные данные.

Но наклейка не всегда показывает полную картину программной конфигурации.

Авто-Босс прямо рекомендует не определять версию прошивки только по маркировке корпуса. Более надежный подход — идентифицировать фактически считанный файл и его структуру. Подбор прошивки в каталоге — Авто-Босс

Это особенно важно для Stage 1 и других калибровочных решений.

Потому что два визуально одинаковых блока могут иметь разную программную конфигурацию.

Что такое Flash, EEPROM и RAM

Без этого разговора об архитектуре ЭБУ будет неполным.

Flash

В ней обычно находится основная программа и/или калибровочные данные, в зависимости от архитектуры конкретного блока.

EEPROM

Может использоваться для хранения различных постоянных данных.

Конкретное назначение зависит от архитектуры ЭБУ.

RAM

Это оперативная память.

Она используется во время работы программы и не является обычным местом хранения основной прошивки.

Зачем это знать мастеру?

Потому что выражение «считать прошивку» не всегда означает получить абсолютно все данные, находящиеся внутри блока.

Разные инструменты и режимы доступа могут работать с разными областями памяти.

Почему защищенный ЭБУ не обязательно означает «невозможно»

Вот здесь маркетинговые обещания иногда вводят в заблуждение.

«Защищенный блок».

«Закрытая прошивка».

«Новый MCU».

Это еще не ответ.

Правильный вопрос:

какой именно механизм защиты используется и какой официальный или предусмотренный производителем оборудования способ работы с этим ECU поддерживается?

Современные автомобильные MCU действительно получают встроенные механизмы безопасности. Например, Renesas указывает аппаратные security-функции в RH850/U2B и U2C, а Infineon — механизмы безопасности и защиты в AURIX.

Но конкретная возможность работы с конкретным блоком всегда определяется его реализацией и поддержкой инструмента.

HSM: почему эта аббревиатура все чаще появляется рядом с ЭБУ

HSM — Hardware Security Module.

Это аппаратный компонент или функциональный блок, предназначенный для задач безопасности, например защиты ключей и выполнения криптографических операций.

Для современного автомобиля это уже не экзотика.

Infineon указывает HSM среди возможностей некоторых поколений AURIX, а Renesas предлагает аппаратные механизмы безопасности в современных RH850.

Для специалиста по программированию ЭБУ это означает простую вещь:

электронный блок проектируется уже не только как контроллер двигателя, но и как защищенная вычислительная система.

Именно поэтому современные блоки требуют более серьезного подхода к программированию.

Почему новые ЭБУ становятся сложнее

Тут все логично.

Производителю автомобиля нужно одновременно решить несколько задач:

• увеличить вычислительную производительность;
• снизить энергопотребление;
• обеспечить функциональную безопасность;
• защитить программное обеспечение;
• обеспечить связь между блоками;
• поддерживать новые автомобильные сети;
• выполнять требования к кибербезопасности.

Например, современный RH850/U2C сочетает вычислительные ресурсы, CAN FD, Ethernet, функции безопасности и поддержку автомобильных стандартов.

Получается парадокс.

Чем умнее автомобиль, тем сложнее становится безопасно работать с его программной частью.

Что важнее: TriCore, ST или Renesas?

Если вопрос звучит именно так, ответ простой:

ни один из трех вариантов нельзя назвать «лучшим» или «самым простым» для прошивки.

Это разные семейства микроконтроллеров.

Infineon прямо указывает применение AURIX/TriCore в системах управления двигателем, трансмиссией, тормозами, рулевым управлением и других автомобильных системах. ST предлагает целый спектр автомобильных MCU, а Renesas развивает RH850 для силовых агрегатов, кузовных, шасси, BMS и других задач.

Поэтому сравнивать нужно не бренды MCU.

Сравнивать нужно конкретные ЭБУ и доступные способы работы с ними.

Что определяет реальную сложность работы с ЭБУ

Можно представить это как формулу:

Сложность = MCU + память + загрузчик + защита + протокол + способ доступа + поддержка инструмента.

И еще один фактор.

Качество исходного файла.

Потому что даже технически доступный блок можно испортить некорректным программным обеспечением.

Поэтому профессиональная работа начинается не с кнопки «Write».

Она начинается с идентификации.

Почему резервная копия важнее скорости

В чип-тюнинге иногда хочется сделать все быстро.

Подключились.

Считали.

Изменили.

Записали.

Готово.

На практике именно спешка часто создает самые неприятные ситуации.

До изменения программной части необходимо понимать, какие данные доступны, как устроен конкретный блок и как будет обеспечено восстановление при проблеме.

Авто-Босс в материалах по оборудованию для чип-тюнинга отдельно обращает внимание на риски для начинающих специалистов и необходимость знания оборудования и безопасных методов работы.

Скорость чтения — хорошо. Возможность восстановить блок — гораздо важнее.

Почему качество прошивки не определяется типом MCU

Еще один важный миф.

Допустим, специалист отлично знает TriCore.

Это не означает, что он автоматически умеет качественно калибровать двигатель.

Микроконтроллер отвечает за выполнение программы.

А сама калибровка определяет параметры работы двигателя в рамках конкретной системы управления.

Поэтому есть минимум три разных компетенции:

1. идентификация ЭБУ;
2. техническая работа с памятью и программированием;
3. калибровка программного обеспечения.

Нельзя смешивать их.

Именно поэтому обучение чип-тюнингу должно включать не только работу программатором, но и понимание двигателя, параметров управления и диагностики. Авто-Босс отдельно предлагает обучение основам чип-тюнинга и позиционирует его как базу для дальнейшего профессионального развития. Обучение основам чип-тюнинга — Авто-Босс

Как выбирать оборудование под архитектуру ЭБУ

Вот здесь уже можно говорить практически.

Не начинайте с бренда программатора.

Начните со своего автопарка.

Шаг 1. Определите автомобили

Какие марки приезжают чаще всего?

Какие модели?

Какие годы выпуска?

Шаг 2. Определите типы ЭБУ

Например:

• Bosch;
• Continental;
• Marelli;
• Denso;
• Delphi;
• Siemens/VDO;
• другие производители.

Шаг 3. Определите MCU

Уже после этого смотрим:

• TriCore;
• RH850;
• ST;
• MPC;
• SPC;
• другие архитектуры.

Шаг 4. Проверьте способ доступа

Поддерживается ли нужный ECU через:

• OBD;
• Bench;
• Boot?

Шаг 5. Проверьте программное обеспечение инструмента

Есть ли конкретный протокол?

Есть ли конкретная версия блока?

Есть ли поддержка нужного типа памяти?

Шаг 6. Смотрите на обновления

Современный автопарк меняется.

Поэтому обновляемость базы становится частью самого оборудования.

Например, у представленного Авто-Босс программатора Autotuner заявлены регулярные обновления ПО и расширение списка поддерживаемых модификаций ЭБУ. Autotuner для прошивки и чип-тюнинга — Авто-Босс

Почему один программатор не закрывает все задачи

Очень хочется купить один прибор и забыть обо всем.

Но профессиональный чип-тюнинг так не работает.

Разные инструменты могут иметь разное покрытие.

Один силен в OBD.

Другой лучше работает с Bench.

Третий закрывает Boot.

Четвертый ориентирован на определенные семейства ЭБУ.

Поэтому профессиональные комплекты часто собираются из нескольких устройств.

На Авто-Босс представлены как отдельные программаторы, так и готовые комплекты для чип-тюнинга с диагностическим оборудованием и дополнительными инструментами. Комплекты для чип-тюнинга — Авто-Босс

Это не обязательно означает, что новичку нужно покупать все сразу.

Наоборот.

Сначала стоит определить специализацию.

TriCore, ST и Renesas: что должен знать начинающий мастер

Не нужно становиться разработчиком микроконтроллеров.

Для начала достаточно понимать:

TriCore

Знать, что это автомобильная архитектура Infineon и что семейство включает разные поколения AURIX/TriCore с различными возможностями и механизмами защиты.

ST

Понимать, что STMicroelectronics выпускает несколько автомобильных MCU-семейств и что одной маркировки ST недостаточно для определения способа работы с ЭБУ.

Renesas

Знать RH850 и понимать, что современные представители семейства могут сочетать высокую вычислительную производительность, CAN FD, Ethernet, функциональную безопасность и аппаратную защиту.

И самое главное:

уметь перейти от названия MCU к конкретному ECU и его поддерживаемому протоколу работы.

Как понять, что вы еще не готовы самостоятельно работать с новым ЭБУ

Есть несколько тревожных признаков.

Вы не знаете:

• какой именно ECU стоит на автомобиле;
• какой MCU используется;
• какая аппаратная версия;
• какой файл считан;
• какая область памяти была прочитана;
• каким способом выполняется доступ;
• есть ли резервная копия;
• как проверить результат;
• что делать при неудачной операции.

В этом случае лучше сначала получить знания и практику.

На обучении Авто-Босс по чип-тюнингу отдельный акцент сделан на современных автомобилях и практических навыках работы с оборудованием.

А если вы уже работаете с чип-тюнингом?

Тогда архитектуру ЭБУ имеет смысл изучать глубже.

Полезно систематизировать знания по направлениям:

MCU → память → загрузчик → протокол → защита → инструмент → файл → калибровка.

Так становится намного легче понимать, почему конкретный блок требует определенного оборудования.

И это экономит деньги.

Потому что вместо покупки «еще одного универсального программатора» вы понимаете, какой именно пробел в вашем рабочем наборе нужно закрыть.

Что такое TriCore в ЭБУ?

TriCore — семейство 32-битных автомобильных микроконтроллеров и архитектура Infineon, используемая в том числе в системах управления двигателем, трансмиссией и других автомобильных системах.

Что такое Renesas RH850?

RH850 — семейство 32-битных автомобильных микроконтроллеров Renesas, применяемых в различных системах автомобиля, включая силовые агрегаты, кузовные системы, шасси и безопасность.

Что такое ST в ЭБУ?

ST обычно означает микроконтроллер производства STMicroelectronics. Но одного обозначения ST недостаточно, чтобы определить архитектуру конкретного блока и способ работы с ним.

Почему один TriCore прошивается, а другой нет?

Потому что одинаковая архитектура MCU не означает одинаковую реализацию ЭБУ. Могут различаться загрузчик, память, защита, протокол и доступные режимы программирования.

Что сложнее — TriCore или Renesas?

Нельзя корректно сказать, что одна архитектура всегда сложнее другой. Реальная сложность зависит от конкретного ЭБУ, его версии, защиты и поддержки выбранного программатора.

Можно ли подобрать прошивку только по номеру ЭБУ?

Нежелательно. Авто-Босс рекомендует подтверждать идентификацию по фактически считанному файлу, а не ориентироваться только на наклейку блока. Инструкция Авто-Босс по подбору прошивки

Что лучше для начала — программатор или сканер?

Если задача связана именно с чип-тюнингом, понадобятся оба направления оборудования: диагностика помогает идентифицировать состояние автомобиля и ЭБУ, а программатор предназначен для работы с программной частью блока.

Нужно ли изучать микроконтроллеры перед обучением чип-тюнингу?

На уровне разработчика MCU — нет. Но базовое понимание архитектуры, памяти, загрузчика и способов доступа сильно помогает правильно выбирать оборудование и понимать ограничения конкретного ЭБУ.

Можно ли работать с современными защищенными ЭБУ?

Поддержка зависит от конкретного блока и оборудования. Наличие защиты не означает абсолютную невозможность программирования, но требует соответствующего официально поддерживаемого метода работы и квалификации специалиста.

Прошивается не «TriCore», а конкретный ЭБУ

Вот это главное.

TriCore, ST и Renesas — только начало идентификации.

Дальше нужно определить конкретный микроконтроллер, поколение, память, загрузчик, защиту, диагностический протокол и доступный способ программирования.

Именно поэтому один ЭБУ можно обработать относительно просто, а другой внешне похожий блок потребует другого оборудования и более сложного рабочего процесса.

Современный автомобильный ЭБУ — это уже защищенная вычислительная система, а не просто микросхема с записанной прошивкой. Infineon, STMicroelectronics и Renesas развивают автомобильные MCU с функциональной безопасностью, сетевыми интерфейсами и аппаратными механизмами защиты.

Для мастера это означает одно:

чем глубже вы понимаете архитектуру ЭБУ, тем меньше покупаете оборудование вслепую и тем точнее подбираете способ работы с конкретным автомобилем.

Если вы только начинаете, логично сначала получить базу по обучению чип-тюнингу, а затем подобрать оборудование под реальные задачи своего автопарка.

Если уже работаете с ЭБУ, стоит систематизировать парк блоков по архитектурам MCU и способам доступа, а затем посмотреть программаторы для чип-тюнинга Авто-Босс и готовые комплекты оборудования.

Потому что хороший специалист не спрашивает:

«Как прошить TriCore?»

Он сначала спрашивает:

«Какой именно ЭБУ передо мной, какая у него архитектура, какой файл в нем находится и какой способ работы с этим блоком поддерживается моим оборудованием?»

И вот с этого момента начинается уже профессиональный чип-тюнинг.
